Вопрос-ответ

3.4.12. Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами сечением не менее:

• для однопроволочных жил, присоединяемых винтовыми зажимами, 1,5 мм;
• для однопроволочных жил, присоединяемых пайкой, 0,5 мм;
• для многопроволочных жил, присоединяемых пайкой или под винт с помощью специальных наконечников, 0,35 мм; в технически обоснованных случаях допускается применение проводов с многопроволочными медными жилами, присоединяемыми пайкой, сечением менее 0,35 мм, но не менее 0,2 мм;
• для жил, присоединяемых пайкой в цепях напряжением не выше 60 В (диспетчерские щиты и пульты, устройства телемеханики и т. п.), - 0,197 мм (диаметр - не менее 0,5 мм).

Присоединение однопроволочных жил (под винт или пайкой) допускается осуществлять только к неподвижным элементам аппаратуры. Присоединение жил к подвижным или выемным элементам аппаратуры (разъемным соединителям, выемным блокам и др.) следует выполнять гибкими (многопроволочными) жилами.

Механические нагрузки на места пайки проводов не допускаются.

Для переходов на дверцы устройств должны быть применены многопроволочные провода сечением не менее 0,5 мм; допускается также применение проводов с однопроволочными жилами сечением не менее 1,5 мм при условии, что жгут проводов работает только на кручение.
Сечение проводов на щитовых устройствах и других изделиях заводского изготовления определяется требованиями их защиты от КЗ без выдержки времени, допустимых токовых нагрузок согласно гл. 1.3, а для цепей, идущих от трансформаторов тока, кроме того, и термической стойкостью. Для монтажа следует применять провода и кабели с изоляцией, не поддерживающей горение.

Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается.

Да, муфты СТП и КВНТП могут быть использованы.

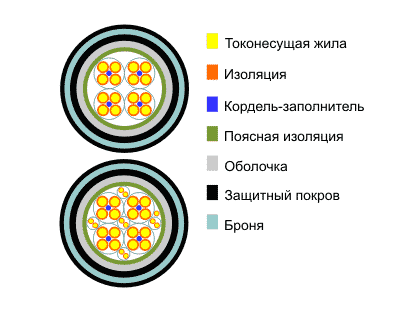

Звездная четверка - это четверка, в которой каждые две жилы, составляющие пару, расположены одна против другой на диагоналях квадрата, вершины которого образованы центрами токопроводящих жил в поперечном сечении четверки (ГОСТ 15845).

Полагают, что такая компоновка жил снижает уровень перекрёстной помехи. То есть пролезание сигнала, направляемого парой 1-2, на вход приёмника пары 3-4. И наоборот. Впрочем, как показала практика, кабели со звёздной скруткой вроде бы не имеют особых преимуществ в сравнении с кабелями витая пара, где пары скручены между собой попарно.

Свинцовые оболочки и битум никуда не делись. К тому же дополнительный отпуск электромонтеров-кабельщиков был прописан в ЕТКС (единый тарифно-квалификационный справочник). Если нет документа, заменяющего его, значит он действует, вопрос к юристам и кадровикам.

Нет. Оболочки В и Внг не стойки к воздействию прямого солнечного излучения. Допускается прокладывать открыто при защите от прямого воздействия солнечного излучения.

Есть вариант:
Кабель измерительный терморадиационностойкий, нераспространяющий горение с парами жил из сплавов хромель-копель; хромель-алюмель или парами медных жил из ММ проволоки. Используется для передачи сигналов низкого уровня в систему сбора информации при неподвижной прокладке и следующих значениях воздействующих факторов:
- температура воздуха от -5°С до +100°С;
- относительная влажность до 98%.

Смотря от чего этот кабель нужно защищать. В данном случае, это огнестойкие кабели (FR). Если нужно защитить кабель от механических повреждений, то нужен металлорукав или бронированный кабель.

РШ-Ц-20-0-01-10/220 Розетка штепсельная открытой установки, одноместная, с третьим заземляющим контактом.

РШ-П-2-0-IP43-01-10/42 Розетка штепсельная, двухполюсная для открытой установки, 42В, степень защиты IP43.

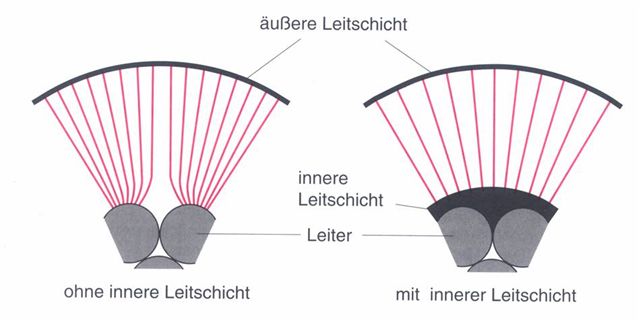

Полупроводящий полиэтилен - полиэтилен со специальными добавками, применяется для полупроводящих экранов. Накладывается на жилу в три слоя, одновременно на протяжении одной операции: п/п слой жилы – изоляция - п/п слой по изоляции. Помогает равномерно распределить силовые линии электрического поля по окружности изоляции в радиальном направлении, тем самым, убирая участки напряженности.

В качестве легирующей добавки применяют, в частности, йод и фторид мышьяка.

Принцип действия таких легирующих добавок ( лигатур) вот в чём.
Сам по себе полиэтилен представляет собой высокоомный органический полупроводник с большой шириной запрещённой зоны 6.6 эВ и потому с низкой концентрацией собственных носителей заряда в зонах разрешённых энергий и, следовательно, низкой собственной проводимостью (порядка 10-16 Сим/м).
Легирование этого полупроводника приводит к резкому повышению концентрации носителей в этих зонах (пропорционально концентрации лигатур, то есть, на много порядков). И потому - к повышению электропроводности (до порядка 0.2 ...1 Сим/м)
Другой способ - насыщение полиэтилена сажей, то есть, мелкодисперсным порошком полуметалла.

Если длина одинаковая, дели пополам, если нет - R1*R2/(R1+R2). Только использовать параллельно два кабеля - плохое решение, одинаково загрузить не получится.

Кабель XLPE/SWA/PVC5*2.5, 0.6/1kW: возможная замена ПвКбШв 5х2,5 -1 или ПвБбШв.
Кабель 3Gx6mm2, 0.6/1kW: возможная замена ВВГ-П 3х6 – 1.

Более-менее похожие марки по назначению - это ТЗАБп и ТЗПАБп, если кабель прокладывается в грунт. Электрические характеристики имеют незначительные отличия. И ТЗБ и ТЗАБп ТЗПАБп кабели низкочастотные.

Вам подойдет КГВЭВ 4*95 ,производство ЭКЗ,Кольчугино
Для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах при напряжении 660 и 1000 В переменного тока частотой до 60 Гц. Кабели могут эксплуатироваться при напряжении 1000 и 1500 В постоянного тока соответственно.
Для стационарного соединения электродвигателей с частотными преобразователями.

"Справочник по электроустановкам высокого напряжения,энергоиздат 1981г." "Справочник по электрическим сетям 0,4-35кв и 110-1150кВ ,Москва ПАПИРУС ПРО 2003", Первоисточник ГОСТ 22483-77

СНиП 3.05.06-85
Кабели следует укладывать с запасом по длине 1-2%. В траншеях и на сплошных поверхностях внутри зданий исооружений запас достигается путем укладки кабеля "змейкой", а по кабельным конструкциям (кронштейнам) этот запас используют для образования стрелы провеса. Укладывать запас кабеля в виде колец (витков) не допускается".

Сшитый полиэтилен - чисто изоляционный материал, полупроводящий полиэтилен - полиэтилен со специальными добавками применяется для полупроводящих экранов. Накладываются на жилу в три слоя одновременно на протяжении одной операции: п/п слой жилы-изоляция-п/п слой по изоляции. Помогают равномерно распределить силовые линии электрического поля по окружности изоляции в радиальном направлении, тем самым убирая участки напряженности.

Падение напряжения в кабеле будет пропорционально двойному сопротивлению ТПЖ и обратно пропорционально сопротивлению нагрузки.

Наиболее оптимально Вам подойдет провод монтажный во фторопластовой изоляции ПТЛ-250 2,5 мм. кв. Температурный индекс +250 градусов.

Допускается, при условии, что кабели АВВГнг-LS выполнены с заполнением из ПВХ пластиката пониженной пожароопасности, но некоторые производители в кабелях АВВГнг-LS заполнение не применяют (кабели по ТУ). Точнее - замена допускается на марку АВВГзнг-LS или ВВГзнг-LS
