Конкретного ответа не найдете.

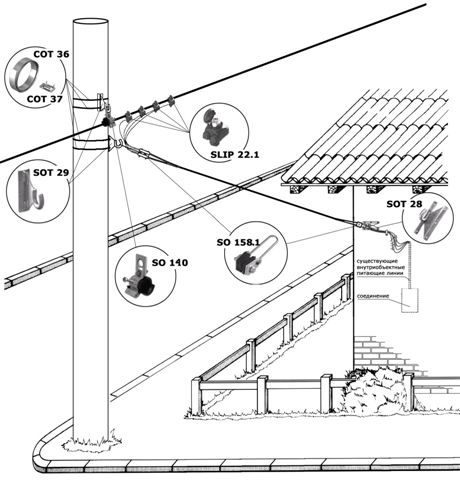

Согласно пособиям по проектированию, на фасаде здания выполняется переход с СИП на кабель, который идет до ВРУ здания. Но есть один немаловажный нюанс - некоторые энергокомпании очень негативно относятся к каким-либо соединениям на вводе до учета.
Довольно распространенным решением является прокладка СИП в "нг" исполнении в пвх трубе или "гофре" непосредственно до счетчика либо вводного автомата.

По всем проектам щит должен стоять на улице и подводка осуществляется к нему, в щите дополнительно устанавливается молниезащита, вводной автомат, степень защиты щита не менее IP54.

Все эти параметры можно найти для 3-жильных кабелей. В случае одножильных эти значения очень сильно зависят от способа прокладки и схемы заземления экранов. Индуктивные сопротивления могут различаться в разы, активные тоже различаются, но поменьш.

Сушить. По возможности по метру отрезать с каждого конца бухты, вскыть и смотреть, есть ли проникновение влаги внутрь. Неплохо проверить сопротивление изоляции. И на будущее - не хранить без изолированных концов.

Если на кабели нормировалось волновое сопротивление или хотя бы электрическая емкость или тангенс потерь, то можно оценить содержание воды.
Впрочем, если кабель не имеет специальных элементов в конструкци для водоблокирования или продольной герметизации, то за счет капиллярного эффекта кабель как насос может выпить всю воду, какая доступна с любой незаконцованной стороны.

Зайдите на сайт ОКБ КП и подберите себе любой подходящий по габариту РК с фторопластовой ленточной изоляцией, например РК50-2-22.

В книге приведены результаты обобщающих расчетов.

//www.ruscable.ru/press/dmitriev/

* —7 °С — для контрольных и силовых кабелей напряжением до 35 кВ с пластмассовой или резиновой изоляцией и оболочкой с волокнистыми материалами в защитном покрове, а также с бро­ней из стальных лент или проволок;
* —15 °С — для контрольных и силовых кабелей напряжением до 10 кВ с поливинилхлоридной или резиновой изоляцией и обо­лочкой без волокнистых материалов в защитном покрове, а также с броней из профилированной стальной оцинкованной ленты;
* -20 °С — для небронированных контрольных и силовых кабе­лей с полиэтиленовой изоляцией и оболочкой без волокнистых материалов в защитном покрове, а также с резиновой изоляцией в свинцовой оболочке.

Подогрев кабелей перед прокладкой производят внутри стаци­онарных или передвижных помещений, а прокладку выполняют: при температуре от 0 до —10 °С в течение не более 1 ч, от —10 до —20 °С — не более 40 мин, от —20 °С и ниже — не более 30 мин.

Небронированные кабели с алюминиевой оболочкой в поливинилхлоридной трубе, даже предварительно подогретые, не до­пускается прокладывать при температуре окружающего воздуха ниже —20 °С. При температуре окружающего воздуха ниже —40 °С прокладка кабелей всех марок не допускается.

При температуре прокладки ниже —20 °С кабели в течение все­го периода раскатки прогревают (рис. 7.16). Электропитание для прогрева подводят к наружному концу кабеля, укладываемому в начале трассы и закрепляемому в непосредственной близости от источника подогрева (при этом прокладку кабеля осуществляют с барабана, перемещаемого вдоль трассы).

При прокладке предварительно прогретого кабеля создают по­вышенный запас 3...4 % по длине вместо 1...2 %, так как после охлаждения длина кабеля сокращается значительнее, чем в обыч­ных условиях.

Надежность и долговечность кабелей в эксплуатации во мно­гом определяются качеством Их прокладки. Состояние кабелей после их прокладки оценивают по наличию повреждений наруж­ных покровов, оболочек, изоляции и токопроводящих жил.

Рис. 5. Схема прогрева кабелей: а — трехфазным током; б — однофазным сварочным трансформатором; 1 — токопроводящие жилы внутреннего конца кабеля; 2 — прогреваемый кабель; 3 — токопроводящие жилы наружного конца кабеля; 4 — трансформатор тока; 5 — трансформатор; 6 — регулируемый трансформатор.

При незначительных повреждениях наружных покровов из во­локнистых материалов выполняют защиту алюминиевых оболо­чек кабелей от почвенной коррозии покрытием (обмазкой) би­тумным составом МБ-70/60, разогретым до 130 °С, и последу­ющим нанесением на поврежденное место двух слоев липкой поливинилхлоридной ленты с 50%-м перекрытием, а поверх нее — слоя смоляной ленты и покрытия асфальтовым лаком.

Поврежденный наружный покров пластмассовой трубы ремон­тируют сваркой в струе горячего воздуха (присадкой служит поливинилхлоридный пруток диаметром 4... 6 мм). При скрытой про­кладке ремонт поврежденного места на трубе можно производить подмоткой не менее двух слоев липкой поливинилхлоридной ленты с 50%-м перекрытием и с промазкой каждого слоя поливинилхлоридным лаком.

Рассмотрите замену на ПКСВ //www.ruscable.ru/info/cable/t196.html

1. Цена.
2. Отработанная технология монтажа, ремонта и эксплуатации.
2.1. Простая прокладка (не нужно позиционировать кабели относительно друг друга).
2.2. Возможность испытаний простыми и распространёнными приборами (в.в. испытания пост. U, прожиг).
3. Отсутствие паразитных токов в экране -> простая схема заземления оболочки и брони.
4. Достаточное количество кабельщиков, обладающих необходимой квалификацией для работы с данным кабелем.

Грань между кабельными линиями и электропроводками указана в гл. 2.1 ПУЭ/
Сечение ТПЖ до 16 кв. мм (кроме кабелей, прокладываемых в грунте) - электропроводка. Требования - гл. 2.1 ПУЭ.
Сечение ТПЖ выше 16 кв. мм или при прокладке КЛ в грунте - кабельная линия. Требования - в гл. 2.3.

2.1.1. Настоящая глава Правил распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооружений, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм (при сечении более 16 мм - см. гл. 2.3).

Кабельные линии, проложенные непосредственно в земле, должны отвечать требованиям, приведенным в гл. 2.3.

Определения
2.1.2. Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с настоящими Правилами.

2.3.2. Кабельной линией называется линия для передачи электроэнергии или отдельных импульсов ее, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями, а для маслонаполненных линий, кроме того, с подпитывающими аппаратами и системой сигнализации давления масла.

Может это поможет, таблицы 1 и 2 к примеру //www.ruscable.ru/info/cable/sprav-toknagr.html#1

Есть ещё интересная программа "Выбор сечения проводника" www.atlastpk.ru.

В установках, которые относятся к взрывоопасным (в данном случае), при выборе осветительных приборов необходимо руководствоваться требованиями ДНАОП 0.00-1.32-01 (Электрооборудование специальных установок. Для Украины) либо ПУЭ гл. 4.4.

4.5.9. Помещения производств, связанных с газообразным водородом, в которых технологический процесс с учетом действий естественной вытяжной вентиляции исключает возможность появления расчетного повышенного давления воспламенения, превышающего значения отраслевых норм как при нормальной работе, так и в аварийных ситуациях или при производственных неполадках, имеют взрывоопасную зону класса 2 только в верхней части помещения от отметки 0,75 м общей его высоты от уровня пола, но не выше крановых путей, если такие есть (например, помещения электролиза воды, зарядные станции тяговых и стартерных аккумуляторных батарей).

4.4.2. Помещения аккумуляторных батарей, в которых производится заряд аккумуляторов при напряжении более 2,3 В на элемент, относятся к взрывоопасным класса В-Iа (см/ также 4.4.29 и 4.4.30).

Помещения аккумуляторных батарей, работающих в режиме постоянного подзаряда и заряда с напряжением до 2,3 В на элемент, являются взрывоопасными только в периоды формовки батарей и заряда после их ремонта с напряжением более 2,3 В на элемент. В условиях нормальной эксплуатации с напряжением до 2,3 В на элемент эти помещения не являются взрывоопасными.

Соответсвенно, приборы освещения должны быть во взрывозащищенном исполнении, если таковое требуется (см. выше).

Световой сигнал подачи напряжения до 1 кВ - Вам необходимо уточнить отраслевые требования ПТБ (ж/д) т.к. гл ПУЭ 1.7 подача светового сигнала предусмотрена только при контроле изоляции передвижных электроустановок. Цвет сигнала - не регламентируется.

Тяжело сказать точно, нужно знать производителя и марку, можно сказать приблизительно. Плотность около 0,2 гр/см3.
Теплоемкость еще сложнее сказать, грубо можно взять на уровне картона или бумаги 1-1,5 кДж/(кг*С).
Если точно, нужно запрашивать данные у производителей.

Плотность = масса/обьем. Масса, как правило, известна.
Если взять бухту нетканки и замерить габариты, получится: объем волокон + объем связующего + объем воздуха.
Если вытеснить, например, воду по закону Архимеда (тело, запертое в воду, выпирает на свободу столько выпертой воды, сколько заперто туда), получим = объем волокон + объем связующего. Плотность таких материялов меряется в г/м2 при определенной влажности.

Здесь все конструктивные и электрические параметры на СИПы

//www.ruscable.ru/doc/docgost/gost-41.html

Если имеется в виду энергия активации разрушения, то это 104 КДж/моль. Если энергия активации термодеструкции - 84-104 .
А.А.Тагер. Физико-химия полимеров. - М: Научный мир, 2007. с. 197.

Согласно пункту 1.4а ГОСТ 22483-77 "Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта". Таким образом, допускается уменьшать сечение токопроводящих жил при условии соблюдения заданного в стандарте электрического сопротивления. Величина допустимого снижения сечения жилы не оговаривается.

Снижение диаметра жилы не нарушает НД при условии соблюдения сопротивления. Чтобы не допустить (в процессе изготовления КПП) вытяжки конечного диаметра до размеров, нарушающих данное условие, диаметр (для волочения) выбирают так, чтобы был существенный запас по сопротивлению, если жилу и вытянет, то НД не нарушится (конечный диаметр учитывают так, чтобы также был запас по сопротивлению, так как сложно точно предугадать, насколько вытянет жилу (отжиг, натяжка на отдатчиках, натяжка на приёмнике и т.д. - это ещё и человеческий фактор).
Многие берут минимальный диаметр (предел по сопротивлению) для волочения и не учитывают, что при дальнейшем техпроцессе жилу может вытянуть, вот и получается потом сечение на 14 и более процентов меньше.

ПВДП предназначен для погружных электродвигателей, длительно работающих в воде артезианских скважин, до 660 , от -50 до +80 градусов, рабочее давление не менее 7,09 мп.

Здесь есть информация по нефтепогружным насосам и по кабелю
//www.gstar.ru/files/books/ecn.pdf

Насколько можно понять из вопроса, речь идет об уже эксплуатируемых КЛ, то есть о передвижных ЭТЛ. На заводе можно сделать испытания только образцов КПП. Полный список аккредитованных испытательных лабораторий: //www.gost.ru/wps/portal/pages.TestLaboratories

Вам подойдет КГВЭВ 4*95, производство ЭКЗ, Кольчугино.
Для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах при напряжении 660 и 1000 В переменного тока частотой до 60 Гц. Кабели могут эксплуатироваться при напряжении 1000 и 1500 В постоянного тока, соответственно.

Для стационарного соединения электродвигателей с частотными преобразователями.
//www.elcable.ru/product/catalog/mark.html?mark=31
