за январь 2025
Допускается ли прокладка небронированного кабеля с изоляцией из сшитого полиэтилена во взрывоопасных зонах В-1 и В-1а, без использования стальных труб?
О бронепокровах и трубной канализации в циркуляре речь не идет.
В стальных трубах (или иных из магнитных материалов) не допускается прокладывать одножильные кабели пофазно (1 фаза (кабель) в одной трубе) - только 3 одножильных кабеля, либо трехжильные кабели.
Ассоциация «РОСЭЛЕКТРОМОНТАЖ» технический циркуляр № 14/2006. О применении кабелей из сшитого полиэтилена в кабельных сооружениях, в том числе во взрывопасных зонах
ТЕХНИЧЕСКИЙ ЦИРКУЛЯР № 14/2006
В настоящее время на рынке электротехнической продукции предлагаются новые марки кабелей с изоляцией проводов из сшитого полиэтилена (XLPE) и этиленпропиленовой резины (EPR). Оболочки указанных кабелей могут изготавливаться из аналогичного пластиката, винилхлорида (PVC) или резины.
В действующих нормативных документах практически отсутствуют указания по правилам проектирования кабельных линий и электропроводок, выполняемых с применением указанных марок кабелей, так как на момент выхода нормативных документов, указанные изделия отсутствовали.
Отсутствие указанных нормативов приводит к затруднениям при проектировании и не позволяет, в ряде случаев, принимать технически обоснованные решения.
Целью выхода настоящего циркуляра является устранение пробелов в действующих нормативных документах и выдача конкретных рекомендаций по применению кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины.
При применении кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины необходимо руководствоваться следующим:
1. Кабельные линии (кабельные потоки) и электропроводки выполняются не распространяющими горение, см. НПБ 242-97 «Классификация и методы определения пожарной опасности электрических кабельных линий»;
2. Кабели должны иметь сертификат пожарной безопасности с обязательным указанием категории по нераспространению горения.
3. Кабели из сшитого полиэтилена и этиленпропиленовой резины, которым присвоен индекс «нг» - не распространяющие горение (а так же «нг-LS» и «нг- HF»), разрешаются к применению в кабельных сооружениях и при выполнении электропроводок, в том числе в пожаро- и взрывоопасных зонах всех классов.
ПРИМЕЧАНИЕ Данное разрешение не отменяет других ограничений, например, по материалу проводников.
4. Производители кабелей из сшитого полиэтилена и этиленпропиленовой резины указывают допустимую нагрузку кабелей соответствующую допустимой температуре проводников, при определенном способе прокладки, обычно при одиночной прокладке на воздухе или в земле. При использовании кабелей из сшитого полиэтилена и этиленпропиленовой резины максимальная нагрузка кабелей должна выбираться с учетом достижения допустимой температуры проводников, с учетом конкретного способа прокладки, в соответствии с требованиями главы 1.3 ПУЭ шестого издания и/или МЭК 60364-5-52 (2001).
5. Для кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины допустимая температура проводников равна 90 oС, что выше допустимой температуры проводников с изоляцией из винилхлорида равной 70 oС� (65 oСв соответствии с п.1.3.10. ПУЭ шестого издания). Увеличение допустимых нагрузок кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины ведет к существенному увеличению тепловыделения в кабельных сооружениях и температуры поверхностей.
6. В соответствии с требованиями ГОСТ Р 51330.13 «Электрооборудование взрывозащищенное. Электроустановки во взрывоопасных зонах» раздел 5.3 во взрывоопасных зонах опасных по газу максимальная температура любых элементов электропроводок и кабельных линий не должна превышать температуры самовоспламенения взрывоопасной смеси.
Компания занимается EPCM-проектами в области энергетики. По одному из проектов заказчик, эксплуатирующая организация, жалуется на проблемы с крепежом кабеля из сшитого полиэтилена к металлоконструкциям. Алюминиевые хомуты часто повреждают оболочку кабеля, что приводит к дополнительным затратам на ремонт. Есть ли другие виды креплений, которые не наносят повреждения оболочке кабеля.
По алюминиевым хомутам - крепления нельзя применять без прокладок.
Из российских - РКС-Пласт.
Из зарубежных - KOZ, правда это продукция уже другого ценового диапазона.
Также, где-то посредине между ними, продукция Bezpol. Единственное - делают небольших размеров под кабель 10-35 кВ с диамерами до 50 мм, есть разных типов, даже с конструкцией для крепления на опоре ВЛ при помощи ленты.
Какие кабели на сегодняшний день, по статистике, являются редкими и изготавливаются под заказ?
На данный момент все заводы, независимо от их принадлежности, работают под заказ. Особенно в сезон. Вне зависимости от сечения кабеля. Лучше позвонить на заводы и узнать, кто как делает.
Можно ли подключать в шкафу ПР11 два кабеля ВБбШв 4х240 под один зажим?
Возможно, но нежелательно. Так легче обслуживать, и при монтаже лучше с каждым отдельно бороться. Параллелить ТПЖ совсем не советуют, не получится равномерно загрузить.
Лучше всего вывести одну шинку и подключить наконечники ТПЖ на отдельный болт через отдельную дыру (обрабатывать площадки контактов не забываем); хуже но тоже можно - на один болт подключить два наконечника.
Совсем не нужно лепить жилы без наконечников под половинку плашечного зажима.
Какие есть требования к установке электросчетчиков на лестничной клетке на места общего пользования?
Подробно данный вопрос освещен в Правилах пользования электрической и тепловой энергией (с изменениями от 23 декабря 1988 г., 23 ноября 1989 г., 14 июля 1992 г.)
//www.businesspravo.ru/Docum/DocumShow_DocumID_33408.html
Возможна ли замена провода ПВАМ диаметром 1.0 мм на аналогичный диаметром 0.75 мм при производстве электрожгутов на погрузчик (на базе трактора Б10, 24 V)?
Да, пересчитывайте схему по условиям протекания тока нормального режима, короткого замыкания, падения напряжения, нагрева, перегрева и вперед.
Выпускается ли кабель марок ВВГнг и ВВГнг-LS по ГОСТ? Если нет, то с чем это связано? На мой взгляд, весь кабель этих марок, который я встречал у нас в городе, изготовлен по ТУ.
Кабельные ГОСТы были приняты до того момента, как начал серийно производиться данный кабель. ГОСТ существует только на кабель ВВГ, это ГОСТ 16442-8.
Сколько метров в 1 тонне провода А-25?
Провод А-25 содержит в 1 км 68 кг.
Существует ли броня из алюминиевых проволок на одножильном кабеле из сшитого полиэтилена. Если существует, то какой диапазон диаметров алюминиевых проволок применяется при наложении брони из алюминиевых проволок.
Ответ по ссылке //www.ruscable.ru/info/cable/cross-linked/ugcable/4-5.html
Какую специальность должен иметь ответственный за электрохозяйство?
"Ответственный за электрохозяйство (ОЗЭ) и его заместитель назначаются из числа руководителей и специалистов Потребителя.
При наличии у Потребителя должности Главного энергетика обязанности ОЗЭ, как правило, возлагаются на него." - п.1.2.3 ПТЭЭП.
Группа допуска по п.1.2.7 ПТЭЭП. (IV или V). При этом следует знать, что к специалистам в зависимости от образования предъявляются требования по минимальному стажу работы по п 1.2.5 ПОТ Р М-016-2001.
Какими документами регламентируются правила продления сроков службы кабельных линий? Какие характеристики кабелей проверяются?
Зависит от кабеля! Звоните В ОКБ КП в лабораторию надежности.
Чем отличаются кабели П-274 и П-274М?
Одно и тоже, раньше выпускался П-274, сейчас П-274М, температура до - 50С по Т.
Подскажите тип высоковольтного кабеля для подключения блока питания на напряжение +7 кВ, 1 А:
диаметр наружной изоляции 8,5 мм; диаметр изоляции 7 мм; диаметр жилы 1,5 мм.Судя по описанию, подошел бы наверное провод ПВВ
//www.ruscable.ru/misc/faq/question-99.html
Наружный диаметр 7 мм. Сечение 1 кв.мм.
Размеры несколько ниже. Однако рассчитан на 15 кВ. Испытательное напряжение - 20 к.
Возможна ли замена ВВГз на НЮМ или ВВГнг по условиям взрывобезопасности? В сертификатах это требование не прописано.
Если и возможно, то учетом, какой NYM на какой ВВГз заменять.
На участке железной дороги производится замена однофазной линии 27,5 кВ на трехфазную 6 кВ, выполненную изолированными проводами. На первом этапе предполагается существующий неизолированный провод заменить на изолированный СИП-3, подвесить его на гирлянду изоляторов 4ПСД-70Е и подать напряжение в линию 27,5 кВ. На втором этапе планируется завесить еще два провода СИП-3, подать напряжение 6 кВ, организовав тем самым полноценную трехфазную линию.
Возможно ли на первом этапе подать в СИП-3, расчитанный на 20 кВ напряжение 27,5 кВ, при условии, что оплетка самого СИП не участвует в изоляции от заземленных частей (СИП используется по сути как неизолированный провод)?
Ответ можно найти в обсуждении данной темы на форуме //www.ruscable.ru/interactive/forum/show_msg-97828.html
Разрешается ли окрашивание вместе с панелями, проложенных электрокабелей и кабелей, проводов связи, во время выполнения ремонта помещения?
При нанесении любого покрытия могут измениться и физические, и электрические, и противопожарные характеристики кабеля. Только эмали должны быть быстросохнущими, даже есть на некоторые кабели такие рекомендации. Если краски на масляной основе, то нельзя, так как неизвестно, какое там масло, если есть ПВХ-оболочки, то лучше не рисковать, к некоторым видам масел ПВХ не стойки.
Считается ли прокладка кабелей в пластиковых каналах, нераспространяющих горение (сами каналы), прокладкой в пучках, и возможна ли прокладка таким образом кабеля NYM. Про него пишут, что он не распространяет горение при одиночной прокладке. Да, еще часто видел в офисах прокладку пучками в трубах ПВХ кабеля (провода) ПВС. Допустимо ли это, и если да, то на какой документ можно сослаться?
Если кабель NYM проложен в трубе или в кабельном канале и он один или разделен с другими силовыми кабелями перегородкой кабельного канала, то это не считается прокладкой в пучке. Кабель NYM предназначен в том числе и для прокладки в кабельных каналах.
Провода ПВС применяются для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети на напряжение до 380 Вольт (U0/U=380/660 V).
Провода изготавливаются для эксплуатации в районах с холодным климатом. Провода марки ПВС предназначены для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных. Провода марки ПВС не распространяют горение при одиночной прокладке. Срок службы проводов - не менее 6 лет.
Источник www.kamkabel.ru
Следовательно, прокладка кабеля NYM при условии, что он будет разделен перегородкой в кабельном канале с другими силовыми кабелями, возможна. Провод ПВС не предназначен для прокладки в пучках и тем более в трубах или кабельных каналах.
Существует ли гласный или негласный запрет на прокладку в г. Москва и Московской области кабельных линий кабелем ААБл (10 кВ) в исполнении (ож). Некоторые покупатели ссылаются на Московские Кабельные Сети.

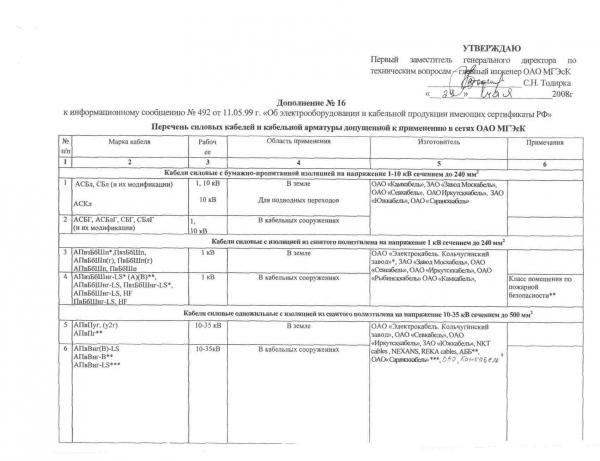

МОЭСК не разрешит проложить! АСБ или Сшитый полиэтилен и только (мн).
Подскажите, где взять таблицу данных по удельному сопротивлению для всего диапазона сечений жил кабелей. Интересует медь.
ГОСТ 22483-77 (СТ СЭВ 3466-81) можно скачать здесь //www.ruscable.ru/doc/docgost/Gost_22483-77_st_sev_3466-81.html
Кабель АСБГ-10 (3*185) проложен в бетонном лотке на глубине 1 м.
Плотность тока в кабеле в течение года не превышает 0,8 А/мм2.
Какая температура воздуха будет в лотке:
зимой (например, в феврале: среднемесячная температура воздуха на улице: -22 град.),
летом (например, в июле: +21 град.),
осенью (например, в октябре: +2 град.),
весной (например, в мае: + 11 град.)?
Можно ли это каким-либо образом прикинуть или рассчитать без проведения специальных измерений?
Температура в лотке измеряется практическим методом. Зарывается вместе с кабелем эл. термометр с хорошей батареей, с выводом наружу, и фиксируются все температурные изменения.
Посмотрите ГОСТ 25385 и отсюда можно выудить информацию
//www.complexdoc.ru/ntdpdf/534917/zhelezobetonnye_konstruktsii_v_kholodnom_klimate_i_na_vechnomerzlykh_grunta.pdf, это по регионам знают в департаментах по стриотельству, такая информация должна быть и у архитекторов и возможно у геодезистов.
