Вопрос-ответ

H05VV-F - британский стандарт BS 6500 : 2000. Для сечения более 2,5 мм² - стандарт BS 7919 : 2001 -российский аналог: ПВС (ГОСТ 7399-97)

H05VV5-F - DIN VDE 2381-13-96 (сведения о русской марке отсутствуют, есть только немецкий DIN)

N2XSY (DIN VDE 0276-620-96). Ближайший аналог - АПвВ (ТУ16.К71-025-88).

ОАО «ЭЛЕКТРОКАБЕЛЬ» Кольчугинский завод» (www.elcable.ru) разработал ТУ16.К01-47-2004 "Кабели с изоляцией и оболочкой из ПВХ-пластиката на напряжение 0,6/1 кВ"
Марки - NYY-0, NYY-J, NAYY-0, NAYY-J.

Расчет длины кабеля на барабане

Данный метод расчета применяется в том случае, когда на барабане с кабелем или проводом не указана длина или с барабана производилась отмотка и длина остатка не известна. Метод приблизительный и имееет определенную погрешность.

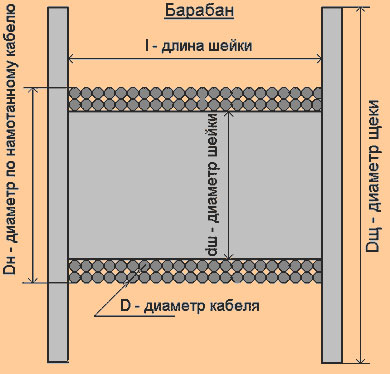

Длину кабеля или провода намотанного на барабан можно вычислить по формуле:

L=3,14*l*(D2н - d2ш)/4*D2

L - Полная длина кабеля или провода, (м)
l - длина шейки барабана, (мм)
Dн - диаметр по намотанному кабелю на барабане, (мм)
dш - диаметр шейки барабана, (мм)
D - диаметр кабеля, (мм)

Если нет возможности измерить диаметр шейки барабана dш, то его можно определить по таблице.

N барабана	Диаметр щеки Dщ барабана, (мм)	Длина шейки l, (мм)	Диаметр шейки барабана dш, (мм)
8	800	230	450
8а	800	400	450
8б	800	500	450
10	1000	500	545
12	1220	500	650
12а	1220	710	650
14	1400	710	750
14а	1400	500	900
14б	1400	600	1000



Ответ:
1. ВВГнг-2х1,5    0,044 л/м
2. ВВГнг-2х2,5    0,051 л/м
3. ВВГнг-3х1,5    0,047 л/м
4. ВВГнг-3х2,5    0,064 л/м

Для справки:
Объем горючей массы (неметаллического материала) изоляции кабелей (проводов) определяется в соответствии с методикой, изложенной в ГОСТ Р МЭК 332-3-96 "Испытание кабелей на нераспространение горения. Испытание проводов или кабелей, проложенных в пучках" (пункт 2.3) и приведенной ниже:

"Для расчета требуемого числа отрезков кабеля определяют объем неметаллического материала в 1 м одного отрезка.

Образец кабеля длиной не менее 0,3 м вырезают так, чтобы поверхности среза были перпендикулярны к оси кабеля, что обеспечивает точное измерение его длины.

Образец разбирают и каждый неметаллический материал взвешивают (Сi). Неметаллические материалы, масса которых составляет менее 5 % от общей массы неметаллических материалов, допускается не учитывать.

Если электропроводящие экраны нельзя снять с изоляционного материала, эти компоненты принимают за одно целое при измерении их массы и определении плотности.

Плотность каждого неметаллического материала (включая пористые материалы) определяют соответствующим методом, например по разделу 8 ГОСТ 12175, для получения значений с точностью до второго десятичного знака. Для ленточных и волокнистых материалов значение плотности принимают равным 1.

Объем Vi (л/м длины кабеля) каждого неметаллического материала Сi определяют по формуле

Vi = Mi / Рi x l (1)

где Mi - масса материала Сi, кг;
Рi - плотность материала Сi, кг/дм3;
l-длина образца кабеля, м.

Общий объем V неметаллических материалов, содержащихся в 1 м кабеля, равен сумме отдельных объемов V1, V2 и т. д.

Ближайшее целое число (0,5 и выше округляют до 1) отрезков, формирующих образец, получают делением объема на метр кабеля... для конкретной категории испытаний, на общий объем V".

Производителей по данному стандарту в России нет. МЭК 473-01 на провода по нашим данным не существует.

Срок службы кабеля указывается в ТУ на конкретные марки, где даны и условия эксплуатации.
Для кабеля ТГ - по ТУ16.К71-008-87 - срок службы 25 лет, при этом:
"Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50⁰С и относительной влажности воздуха до 98% при температуре 35⁰С.
Прокладка и монтаж кабелей производится при температуре окружающего воздуха не ниже минус 15⁰С. Допускается прокладка при температуре минус 20⁰С при условии подогрева кабеля".

Обозначение "У" было введено в марки силовых кабелей с пропитанной бумажной изоляцией для отличия кабелей с новым пропиточным составом, который обеспечивал повышенную температуру на жиле, что увеличивало пропускаемую мощность и, при равных условиях, экономию материалов кабелей.
Обозначение "У" - было введено на переходный период, когда у энергетиков были старые и новые кабели, и для монтажа линий кабели подбирали по марке (с "У" и без "У")
Официального документа по поводу введения индекса "У" и его отмены - нет. Проектировщикам можно демонстрировать одинаковые показатели старых кабелей (с индексом "У") и новых кабелей (без "У").
Выводы о тождестве можно сделать, проследив за изменениями в ГОСТ 18410 (ввод и вывод индекса "У")

Обратитесь в ООО "Эрмис+" - кабельное приборостроение.
Телефон/факс: (3822) 55-80-03, г. Томск.
e-mail: ermis@mail.tomsknet.ru
www.ermis.tomsk.ru

КТ СФЭ - Кабель термопарный в изоляции из стеклонитки и фторопласта экранированный.

1 -термоэлектродная проволока
2 - стеклонитка
3 - стеклонитка
4 - экран медный
5 - фторопластовая оболочка



Технические данные.
Сечение: S = 0,5 мм2х 2
Размеры: Овал=3,5 мм х 2,5 мм
Диапазон температур: -50...+220 °С

Область применения.
Кабель КТ СФЭ применяется в качестве компенсационного провода для термопреобразователей температуры термоэлектрических с НСХ типа ХА(К) и ХК(L).

ООО «Дмитров-кабель», 141800, РФ, Московская область, г. Дмитров, Внуковская ул., д. 40
Телефон (495) 993-95-29, 993-95-65

Официальный дилер «Элекон»
г. Подольск Московской обл.,
ул. Б. Серпуховская д. 199 В
(495) 996-93-94, 996-64-94
www.ooo-elecon.ru

Для расчета содержания меди или алюминия в токопроводящей жиле необходимо знать сечение жилы и коэффициент скрутки.
Если кабель одножильный, то содержание цветных металлов в жиле можно рассчитать, зная её сечение. Коэффициент скрутки указан в нормативно-технической документации на конкретную марку.
Сделать расчет более сложных конструкций (с экраном, оплеткой и т.д.) самостоятельно практически не возможно. В нашей стране подобная информация закрыта. В частности, закрыт РД 46.405-86 "Расчет массы
материалов кабельных изделий". А так же нормы расхода материалов в зависимости от технологий на заводах-производителях разные.

КАБЕЛИ СИЛОВЫЕ С ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ

ГОСТ 18410-73

Кабели с алюминиевыми или медными жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10; 20 и 35 кВ переменного тока частотой 50 Гц.

Кабели могут использоваться в электрических сетях постоянного тока.

Вид климатического исполнения УХЛ1, 5 и T1, 5, включая прокладку в почве.

ЦСПГ - кабель с медными жилами с бумажной изоляцией, пропитанной нестекающим составом, в свинцовой оболочке. Тип защитного покрова - КГ

Буква «П» обозначает броню из круглых стальных оцинкованных проволок уменьшенного диаметра.

Кабель марки ЦСПГ на напряжение 6 и 10 кВ, также выпускается в тропическом исполнении.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение, число и сечение жил кабеля приведены ниже:

Число жил: 3

Номинальное сечение жил, мм²: 25-185

Номинальное напряжение кабеля, кВ: 6

Число жил: 3

Номинальное сечение жил, мм²: 25-185

Номинальное напряжение кабеля, кВ: 10

Срок службы кабеля - 30 лет

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50 ⁰С и относительной влажности воздуха до 98 % при температуре до 35 ⁰С.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже 0 ⁰С.

Разработчик - ОАО ВНИИКП

Широкая номенклатура нагревательных проводов и кабелей способна обеспечить нужды многих отраслей промышленности. Провода применяются для обогрева газопроводов, нефтепроводов, дренажных систем, различных противообледенительных систем и т.п. Особого внимания заслуживают провода с изоляцией и оболочкой из монолитного фторопласта и коррозионно-стойкой медно-никелевой жилой, длительно работающие в диапазоне температур от минус 60 до плюс 200 0С и стойкие к воздействию масел, кислот, воды, большинства агрессивных сред. Также имеются в ассортименте провода с секционированным спиральным нагревательным элементом из сплавов высокого сопротивления, обеспечивающим постоянство погонной мощности тепловыделения. Отдельный класс - изделия для кабельных обогревательных систем, предназначенных для создания комфортного теплового режима в жилых помещениях и офисах.

ПРОВОДА НАГРЕВАТЕЛЬНЫЕ марок ПНСВ, ПНСП, ПНСФЭм, ПНСФЭмВ, ПНМФЭм, ПНМФЭВ, ПННФсЭФ, ПНМФсЭФ, ПННФсЭФв, ПНМФсЭФв, ПНСФсЭФ, ПННФсЭ, ПНМФсЭ

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Марка провода	Область применения	Максимальная мощность тепловыделения, Вт/м
ПНСВ	Для обогрева монолитного железобетона, а также для напольных нагревателей помещений промышленного и сельскохозяйственного назначения	20
ПНСП	Для напольных бетонных нагревателей и обогрева железобетона	25
ПНСФЭм	Для обогрева трубопроводов, дренажных систем, пульпопроводов и др. подобных объектов	40
ПНСФЭмВ	Для обогрева трубопроводов, технологического оборудования, узлов компрессорных станций, резервуаров с вязкими продуктами и т.п.	35
ПНМФЭм	Для обогрева длинных трубопроводов, водоводов, резервуаров с вязкими продуктами и т.п.	50
ПНМФЭВ		30
ПНСФсЭФ	Для обогрева объектов нефтяной и газовой промышленности, монолитного железобетона, узлов и деталей строительных машин	30
ПННФсЭ
ПНМФсЭ
ПННФсЭФ, ПННФсЭФв	Для обогрева объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, узлов и деталей строительных машин, а также кровельных поверхностей, водостоков и других строительных конструкций
ПНМФсЭФ, ПНМФсЭФв

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Марка	Описание конструкции	Изменение температуры среды, °С
ПНСВ	Провод нагревательный со стальной жилой, с изоляцией из теплостойкого ПВХ-пластиката или полиэтилена	-60 до +50
ПНСП	Провод нагревательный со стальной жилой, с изоляцией из полипропилена	-60 до +50
ПНСФЭм	Провод нагревательный со стальной жилой, с изоляцией из фторопластовых лент, в экране из медных луженых проволок	-60 до +50
ПНСФЭмВ	То же в экране из медных проволок, в оболочке из теплостойкого ПВХ-пластиката	-60 до +50
ПНМФЭм	Провод нагревательный с медной жилой, с изоляцией их фторопластовых лент, в экране из медных луженых проволок	-60 до +50
ПНМФЭВ	То же в экране из медных проволок ,в оболочке из теплостойкого ПВХ-пластиката	-60 до +50
ПННФсЭФ	Провод нагревательный с токопроводящей жилой из проволок медно-никелевого или хромоникелевого сплава, с монолитной изоляцией из фторопласта Ф-4МБ, в экране из медных луженых проволок, в оболочке из фторопласта Ф-4МБ	-60 до +200
ПНМФсЭФ	То же, с токопроводящей жилой из медных проволок	-60 до +200
ПНСФсЭФ	То же, с токопроводящей жилой из стальной проволоки	-60 до +200
ПННФсЭФв	Провод нагревательный с токопроводящей жилой из проволок медно-никелевого или хромоникелевого сплава, с монолитной изоляцией из фторопласта Ф-4МБ, в экране из медных луженых проволок, в оболочке из фторопласта Ф-2М	-55 до +150
ПНМФсЭФв	То же, с токопроводящей жилой из медных проволок	-55 до +150
ПННФсЭ	Провод нагревательный с токопроводящей жилой из проволок медно-никелевого или хромоникелевого сплава, с монолитной изоляцией из фторопласта Ф-4МБ, в экране из медных луженых проволок	-60 до +200
ПНМФсЭ	То же, с токопроводящей жилой из медных проволок	-60 до +200

По согласованию с заказчиком провода могут быть изготовлены с другими значениями электрического сопротивления токопроводящей жилы.

Основные характеристики	ПНСВ, ПНСП,	ПНМФсЭ, ПННФсЭ, ПНМФсЭФ,ПНМФсЭФв, ПННФсЭФ, ПННФсЭФв	ПНСФЭм, ПНСФЭмВ, ПНМФЭм, ПНМФЭВ
Электрическое сопротивление изоляции 1 км провода при 20°С, МОм не менее	1	10	200
Испытательное переменное напряжение (для изоляции) в течение 1 мин., В	2000	1500	2000
Испытательное переменное напряжение (для оболочки) в течение 1 мин, В	-	2000	-

Кабели для систем обогрева марок КНМПЭВ, КННПЭВ, КННмПЭВ, КННсПЭВ, КНМФПЭВ, КННФПЭВ, КННмФПЭВ, КННсФПЭВ

Кабели предназначены для обогрева строительных конструкций зданий, жилых помещений (ванная, детская и т.д.) и работы при напряжении 220В переменного тока частоты 50Гц.

КОНСТРУКЦИЯ (для кабелей марок КНМПЭВ, КННПЭВ, КННмПЭВ, КННсПЭВ)

1. две параллельно уложенные токопроводящие жилы;
2. изоляция - полиэтилен;
3. экран из медных луженых проволок и пленки лавсановой фольгированной алюминием;
4. оболочка из ПВХ пластиката.

КОНСТРУКЦИЯ (для кабелей марок КНМФПЭВ, КННФПЭВ, КННмФПЭВ, КННсФПЭВ)

• две параллельно уложенные токопроводящие жилы, причем каждая из нагревательных жил имеет отдельную двухслойную изоляцию:
  • барьерная изоляция из фторопласта;
  • второй слой - изоляция из полиэтилена;
• общая изоляция (поверх параллельно уложенных изолированных жил) - полиэтилен;
• экран из медных луженых проволок и пленки лавсановой фольгированной алюминием;
• оболочка из ПВХ пластиката.

Марка	Токопроводящая жила	Сопротивление, Ом/м	Вес, кг/км
КННсПЭВ (КННсФПЭВ)	спиральные из проволок медно-никелевого сплава	30	48,1 (49,2)
		20	47,9 (48,9)
		15	48,2 (49,2)
		7,5	48,5 (49,7)
		4,5	48,4 (49,6)
КННПЭВ (КННФПЭВ)	из проволок медно-никелевого сплава	2,5	49,1 (49,9)
		1,4	50,2 (51,5)
		0,8	52,1 (53,6)
		0,5	54,3 (56,1)
КННмПЭВ (КННмФПЭВ)	из медной проволоки и проволок медно-никелевого сплава	0,3	52,3 (53,9)
		0,2	56,4 (57,5)
КНМПЭВ (КНМФПЭВ)	из медных проволок	0,12	50,0 (50,7)
		0,08	51,6 (52,0)
		0,065	51,8 (52,7)
		0,05	53,3 (54,3)
		0,04	54,8 (55,7)

Рабочая температура на поверхности кабеля - 40°С. Предельная температура среды - 100 °С (для кабелей марок КНМПЭВ, КННПЭВ, КННмПЭВ, КННсПЭВ).
Рабочая температура на поверхности кабеля - 45 °С. Предельная температура среды - 120 °С (для кабелей марок КНМФПЭВ, КННФПЭВ, КННмФПЭВ, КННсФПЭВ).

Кабель нагревательный марки КНФНФЭ

Кабель нагревательный с параллельно включенными нагревательными секциями из проволоки с высоким электрическим сопротивлением и положительным температурным коэффициентом электрического сопротивления, рабочим напряжением до 220В постоянного тока или переменного тока промышленной частоты сетей 220/380В, предназначен для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, а также узлов и деталей строительных машин.

Кабель обеспечивает тепловыделение на единицу длины независимо от длины кабеля.

Пример записи условного обозначения кабеля с жилой сечением 3,0 мм2 , длиной нагревательной секции 0,5 м и удельной мощностью тепловыделения 30 Вт/м при заказе: Кабель КНФНФЭ 3,0-0,5-30 ТУ 16.К05-006-99.

КОНСТРУКЦИЯ

• 2 жилы из медных луженых проволок;
• изоляция, поясная изоляция, оболочка - фторопласт;
• нагревательный элемент - спираль из проволоки сплавов с высоким сопротивлением и положительным температурным коэффициентом электрического сопротивления;
• экран - оплетка из медных луженых проволок.

Удельная мощность тепловыделения - 20, 25, 30, 35 и 40 Вт/м
Длина нагревательных секций - 0,5; 1 или 2 м.
Стоек к деформации усилием, Н, не менее - 1500
Изменение температуры среды, °С, от минус 60 до плюс 50

Возможен вариант изготовления кабеля марки КНФНФЭВ с оболочкой из термостойкого ПВХ-пластиката.

Производитель - ОАО «Завод «Чувашкабель»

Длительно допустиммый ток необходимо смотреть в документации на конкретную марку кабеля.
В частности, длительно допустимый ток ВВГнг-LS 3х2,5 по ТУ 16.К71-310-2001 при прокладке на воздухе - 28 А.
В ПУЭ даны общие (усредненные) значения для кабелей с разными материалами изоляции и оболочек.

ВВГнг-LS выпускается по ТУ 16.К71-310-2001. Но в этих ТУ ничего не сказано о маркировке. Следовательно, необходимо руководствоваться базовым документом.
Базовый документ - ГОСТ 16442-80
п.6 Упаковка, Маркировка, Транспортирование и хранение.
6.1 Упаковка, маркировка, транспортирование и хранение - по ГОСТ 18690.
В ГОСТ 18690-82:
1.2.1 Маркировку изделия наносят на барабаны с изделием, кабельную арматуру, на оболочку или изоляцию кабельного изделия, мерную ленту или ярлыки, прикрепляемые к барабану, катушке, бухте с изделием. Условное обозначение изделия допускается наносить на ящике с изделием.

Соглано ТУ16.К80-09-90 "Провода силовые гибкие":

Расчетная масса 1 км провода РКГМ сечением:
10 - 128,0 кг
35 - 403,0 кг
70 - 755,0 кг

Время выработки на отказ кабеля определяется на основе испытаний проводимых по определенным методикам (включают в себя так же ускоренные методы испытаний), которые указаны в нормотивно-технической документации на конкретные марки кабеля.

Ответ в статье "Способы прокладки оптических кабелей", опубликованной на RusCable.Ru

//www.ruscable.ru/doc/analytic/statya-091.html

ТУ 16-705.415-87
«Проволока медная круглая с покрытием из кадмия и его сплавов»
Марка – ММК
Предназначена для изготовления токоотводов различного назначения и изделий кабельной промышленности.
Разработчик – ВНИИКП
Изготовитель – Севкабель.
