Кабели с маркировкой ИК-2 (Кабель импульсный для работы в высокочастотных установках ТУ16-505.630-74) производит ОКБ КП. В сегодняшнем каталоге на их сайте представлен только ИК-4. Но если позвонить на предприятие, например, зам. директора по науке г-ну Ионову, то можно получить необходимую информацию. Минимальный объем заказа 0,5 км.
По данным ВНИИКП (Всероссийский Научно-Исследовательский Институт Кабельной Промышленности):
Два завода (Севкабель и Электрокабель) в России имеют лицензионное соглашение с DIN VDE (Германия) для выпуска NYM.
Производитель NYM нг LS не обращался во ВНИИКП за присвоением изделию кодов ОКП (обязательная сертификация) и номером отраслевой регистрации (ОТР).
Информация от производителя ООО "Конкорд", предоставленная по запросу RusCable.Ru
![]() |
![]() |
ООО "Конкорд" уведомляет Вас о начале выпуска нового изделия: NUM нг-LS (кабель силовой с медными жилами с изоляцией и оболочкой пониженной пожароопасности) ТУ 3521-001-12350648-2003.

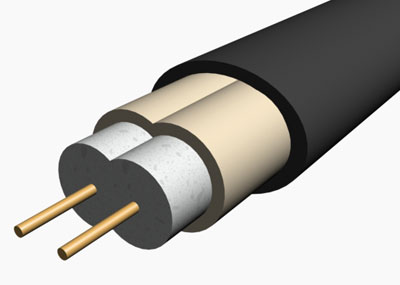

Конструкция:
Применение:
Кабели силовые типа NUM нг-LS (далее "кабели") предназначены для электроснабжения промышленных установок, присоединения приборов бытового и аналогичного применения в стационарных условиях к электрической сети номинальным переменным напряжением 380/660 В.
Кабели применяются для монтажа электропроводок и кабельных линий (открытого и скрытого) в производственных, жилых и общественных зданиях и сооружениях, а также в ка-бельных сооружениях для обеспечения безопасной эксплуатации электрооборудования класса защиты I электробезопасности. Кабели не распространяют горение при прокладке в пучках.
Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон.
Кабели не предназначены для прокладки в земле. Прокладка может осуществляться в трубах и закрытых каналах.
Технические характеристики:
Вид климатического исполнения кабелей - УХЛ, категорий размещения 3 - 4 по ГОСТ 15150-69.
Кабели по конструкции, техническим требованиям, эксплуатационным параметрам соответствуют требованиям стандарта DIN VDE 0250 ч.204 - 2000.
Электрическое сопротивление токопроводящей жилы соответствует ГОСТ 22483-77.
Кабели не распространяют горение в соответствии с ГОСТ 12176-89, раздел 3 или ГОСТ Р МЭК 332-3 по категории "А". Срок службы кабелей 30 лет.
Изоляция и оболочка кабелей допускают изгибы при температуре до минус 15°С.
Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от плюс 50°С до минус 30°С, относительной влажности воздуха до 98 % при температуре до плюс 35° С. Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15°С.
Минимальный радиус изгиба при прокладке должен быть не менее 7,5Dн, где Dн - наружный диаметр кабеля.
Кабели после прокладки испытываются постоянным напряжением в соответствии с действующими правилами устройства электрических установок.
Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токовые нагрузки, допустимые токи короткого замыкания соответствуют требованиям стандарта ГОСТ 16442-80.
Сертификация:
Качество кабелей подтверждено:

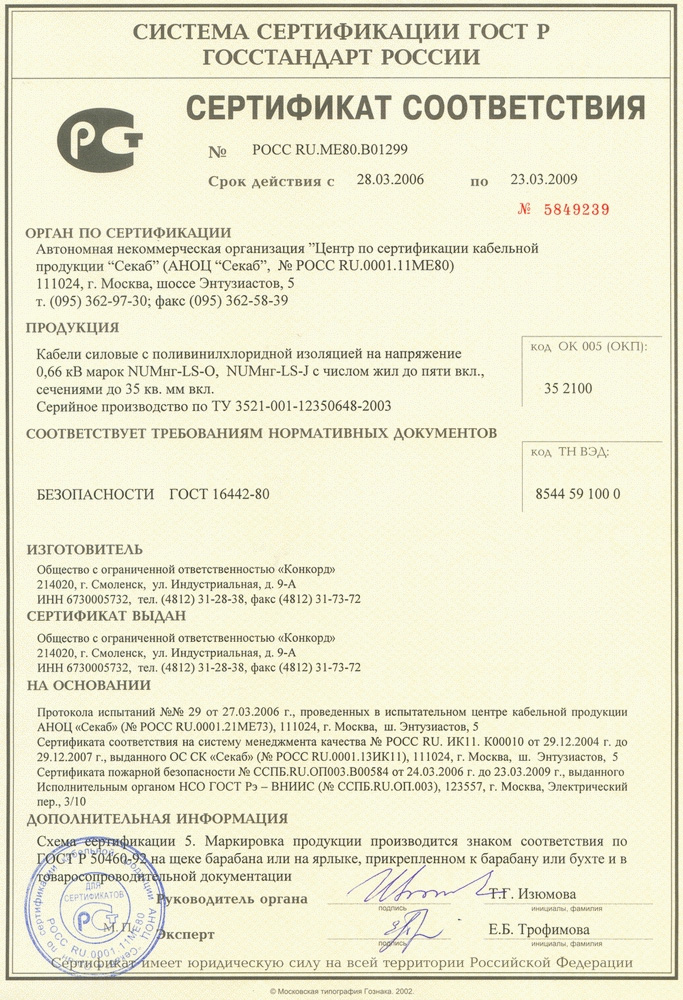

-сертификатом соответствия №РОСС.RU.МЕ80.В01299 (орган по сертификации АНОЦ "Секаб", №РОСС.RU.001.11МЕ80);

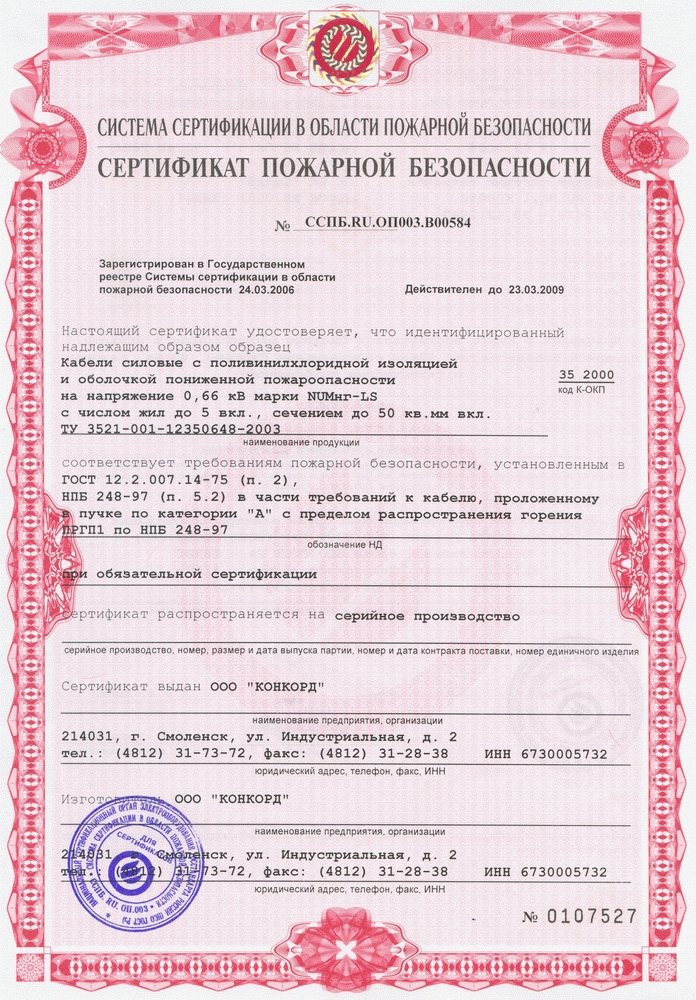

-сертификатом пожарной безопасности №ССПБ.RU.ОП003.В00584 (орган по сертификации НСО ГОСТ Рэ, №ССПБ.RU.ОП003).
Номенклатура:
На сезон 2006г. подготовлено производство линейки изделий аналогичной ныне выпускаемой линейке NUM (NYM): от 2х1,5 до 5х35 включительно.
Упаковка и маркировка:
Применяемая тара: для изделий типоразмеров от 2х1,5 до 5х6,0 - бухты по 100,150, 200м (длины согласуются при размещении заказа) или (для всей номенклатуры) деревянные барабаны №10, №12, №14.
Маркировка изделия производится аналогично кабелям NUM (NYM) - типографские ярлыки на каждой бухте, маркировка по всей длине изделия с указанием типоразмера и производителя. По согласованию с заказчиком производится отгрузка на европаллетах (1200х800мм). Основные характеристики тары приведены в таблицах 1,2.
Особенности и преимущества:
Кабели силовые пониженной пожароопасности NUM нг-LS выгодно сочетают в себе все улучшенные параметры пожаробезопасности кабелей ВВГ нг-LS (высокий кислородный индекс, нормированное дымообразование, нераспространение горения при прокладке в пучках) и технологичность и эстетику кабелей NUM (NYM). Технология и удобство разделки NUM нг-LS полностью соответствует таковым у изделия NYMR (как иностранных так и отечественных производителей). При этом электрические показатели соответствуют ГОСТ 22483-77 и ГОСТ 16442-80, что делает возможным применение изделия NUM нг-LS на российском правовом пространстве без принципиальных ограничений.
По согласованию с заказчиком возможен выпуск ограниченной партии кабеля со внешней оболочкой любого необходимого цвета, что может оказаться небесполезным при монтаже и эксплуатации электропроводки конкретного объекта и осложнить хищение а также реализацию похищенного кабеля. Помимо этого для упрощения идентификации изделий применяются высококонтрастные полиграфические ярлыки, содержащие уникальный для каждого типоразмера штрих-код.
Справочная информация
Таблица 1
типоразмер |
стандартная длина бухты (м) |
вес бухты (кг) |
количест-во бухт на европод-доне (шт) |
вес европод-дона нетто (кг) |
Расчетная емкость кабельного барабана | |||||
№10 |
№12 |
№14 | ||||||||
расчетная емкость (м) |
расчетный вес нетто (кг) |
расчетная емкость (м) |
расчетный вес нетто (кг) |
расчетная емкость (м) |
расчетный вес нетто (кг) | |||||
2 х 1,5 |
100,0 |
8,4 |
50 |
420 |
4 800 |
400 |
7 100 |
600 |
12 000 |
1 010 |
2 х 2,5 |
100,0 |
11,5 |
50 |
580 |
4 000 |
460 |
6 000 |
690 |
10 600 |
1 220 |
3 х 1,5 |
100,0 |
10,1 |
50 |
510 |
3 700 |
370 |
5 800 |
590 |
10 000 |
1 010 |
3 х 2,5 |
100,0 |
15,1 |
45 |
680 |
3 100 |
470 |
4 700 |
710 |
8 700 |
1 310 |
3 х 4,0 |
100,0 |
21,7 |
40 |
870 |
2 700 |
590 |
4 100 |
890 |
7 600 |
1 650 |
3 х 6,0 |
100,0 |
29,1 |
30 |
870 |
2 000 |
580 |
3 100 |
900 |
5 700 |
1 660 |
4 х 1,5 |
100,0 |
12,9 |
30 |
390 |
3 700 |
480 |
5 800 |
750 |
10 600 |
1 370 |
4 х 2,5 |
100,0 |
18,2 |
30 |
550 |
2 600 |
470 |
4 000 |
730 |
7 400 |
1 350 |
4 х 4,0 |
100,0 |
26,5 |
30 |
800 |
2 000 |
530 |
3 000 |
800 |
5 600 |
1 480 |
4 х 6,0 |
100,0 |
35,9 |
25 |
900 |
1 500 |
540 |
2 400 |
860 |
4 300 |
1 540 |
5 х 1,5 |
100,0 |
15,6 |
30 |
470 |
2 500 |
390 |
3 800 |
590 |
7 000 |
1 090 |
5 х 2,5 |
100,0 |
21,5 |
25 |
540 |
2 100 |
450 |
3 300 |
710 |
6 200 |
1 330 |
5 х 4,0 |
100,0 |
31,5 |
20 |
630 |
1 700 |
540 |
2 600 |
820 |
4 800 |
1 510 |
5 х 6,0 |
100,0 |
42,9 |
15 |
640 |
1 400 |
600 |
2 200 |
940 |
4 000 |
1 720 |
3 х 10,0 |
- |
- |
- |
- |
1 300 |
590 |
2 000 |
910 |
3 600 |
1 630 |
3 х 16,0 |
- |
- |
- |
- |
800 |
530 |
1 300 |
860 |
2 400 |
1 590 |
4 х 10,0 |
- |
- |
- |
- |
800 |
450 |
1 300 |
730 |
2 400 |
1 350 |
4 х 16,0 |
- |
- |
- |
- |
700 |
600 |
1 100 |
950 |
2 100 |
1 810 |
4 х 25,0 |
- |
- |
- |
- |
400 |
530 |
600 |
790 |
1 100 |
1 450 |
4 х 35,0 |
- |
- |
- |
- |
300 |
530 |
500 |
880 |
1 000 |
1 770 |
5 х 10,0 |
- |
- |
- |
- |
700 |
480 |
1 200 |
820 |
2 200 |
1 510 |
5 х 16,0 |
- |
- |
- |
- |
500 |
520 |
800 |
830 |
1 600 |
1 660 |
5 х 25,0 |
- |
- |
- |
- |
300 |
480 |
500 |
810 |
1 000 |
1 610 |
5 х 35,0 |
- |
- |
- |
- |
300 |
650 |
400 |
870 |
800 |
1 730 |
Таблица 2.
Тип тары |
Геометрические размеры (м) |
Расчетная масса (кг) | ||
Ширина |
длина |
Высота/O | ||
Барабан №10 |
0,61 |
- |
1,00 |
45+10 |
Барабан №12 |
0,61 |
- |
1,22 |
65+15 |
Барабан №14 |
0,82 |
- |
1,40 |
110+20 |
Европоддон (паллета) |
1,20 |
0,80 |
0,14 |
15+3 |
Волгакабель www.volgacable.ru

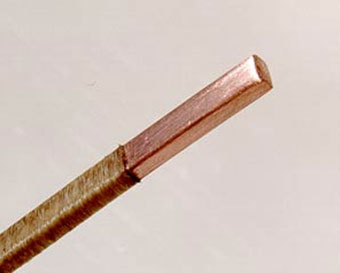

Провода обмоточные со стекловолокнистой изоляцией
Марка изделия: ПСЛДК
Код по ОКПО: 35 9223 8000
Наименование изделия: Провод медный, обмоточный, прямоугольного сечения, со стеклополиэфирной изоляцией.
ГОСТ или ТУ: ТУ 16.К71-129-91
Марка изделия, напряжение: Провод медный, обмоточный, прямоугольного сечения, с изоляцией из стеклополиэфирных нитей, наложенных двумя слоями, с пропиткой кремнийорганическим лаком.
Назначение изделия: Предназначен для изготовления обмоток электрических машин, аппаратов, приборов и трансформаторов.
Конструкция:
ТПЖ - медная жила прямоугольного профиля, I или II класса по ГОСТ 22483-77.
Изоляция - стеклополиэфирные нити, пропитанные кремнийорганическим лаком.
Размеры сечения профиля: а x b (мм2), где
a - меньшая сторона прямоугольника сечения провода, мм;
b - большая сторона прямоугольника сечения провода, мм.
Производимые типоразмеры, диаметр (мм), сечение (мм2)
по стороне "а": от 1,00 мм до 3,15 мм;
по стороне "b": от 2,80 мм до 8,00 мм;
диапазон сечений: от 2,585 мм 2 до 24,650 мм2
Технические данные:
Температурный индекс - 200°С.
Нижнее значение температуры при эксплуатации проводов - минус 60°С.
Эластичность изоляции в исходном состоянии или после пребывания в термостате в течение 24 часов - изгиб вокруг стержня плашмя по cтороне "а".
Номинальная толщина изоляции:
удвоенная по стороне "а": 0,24 мм - 0,30 мм;
удвоенная по стороне "b": 0,28 мм - 0,32 мм.
Пробивное напряжение изоляции после изгиба по ребру -
не менее 450 В.
Пробивное напряжение изоляции после изгиба плашмя по
стороне "а":
размер стороны "а" от 0,90 мм до 2,00 мм -
не менее 500 В;
размер стороны "а" от 2,00 мм до 3,15 мм -
не менее 550 В.
Прочность изоляции к механическим воздействиям (число двойных ходов иглы):
300 (минимальное);
500 (среднее).
Относительное удлинение провода:
размер стороны "а" от 1,00 мм до 1,25 мм - не менее 30%;
размер стороны "а" от 1,25 мм до 3,15 мм - не менее 32%.
Москабельмет //www.mkm.ru/cgi/paris/mkm.cgi?obm/prod_emal
Применяются в обмотках электрических машин и аппаратов.
МАРКИ: ПЭЭИП 1-155, ПЭЭИП 2-155, ПЭТП-1-180, ПЭТП-2-180, ПЭТПД-1-200, ПЭТПД-2-200, ПЭТВП, ПНЭТП, ПЭТВ-2, ПЭТ-155, ПЭТД-180, ПЭТД-1-200, ПЭТД-2-200.
Провода медные с эмалевой изоляцией
|
Сечение, мм2 |
:3 |
3,01- -4,00 |
4,01- -5,50 |
5,51- -9,00 |
9,01- -13,00 |
13,01- -15,00 |
15,01- -17,00 |
17,01- -21,00 |
21,01- -25,00 |
25,01- 35,00 |
ПЭТВП |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ПЭЭИП1-155 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
ПЭЭИП2-155 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ПЭТП-2-180 |
|
+ |
|
+ |
|
|
+ |
|
|
|
ПЭТПД-1-200 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ПЭТПД-2-200 |
+ |
+ |
+ |
|
|
|
|
|
|
|
Гражданский кодекс Российской Федерации
часть первая от 30 ноября 1994 г. N 51-ФЗ,
часть вторая от 26 января 1996 г. N 14-ФЗ
и часть третья от 26 ноября 2001 г. N 146-ФЗ
(с изменениями от 26 января, 20 февраля, 12 августа 1996 г., 24 октября 1997 г., 8 июля, 17 декабря 1999 г., 16 апреля, 15 мая, 26 ноября 2001 г., 21 марта, 14, 26 ноября 2002 г., 10 января, 26 марта, 11 ноября, 23 декабря 2003 г., 29 июня, 29 июля, 2, 29, 30 декабря 2004 г., 21 марта, 9 мая, 2, 18, 21 июля 2005 г., 3, 10 января, 2 февраля, 3, 30 июня, 27 июля 2006 г.)
Статья 722. Гарантия качества работы
См. комментарии к статье 722 настоящего Кодекса
Статья 723. Ответственность подрядчика за ненадлежащее качество работы
См. комментарии к статье 723 настоящего Кодекса
Статья 724. Сроки обнаружения ненадлежащего качества результата работы
См. комментарии к статье 724 настоящего Кодекса
Статья 725. Давность по искам о ненадлежащем качестве работы
См. комментарии к статье 725 настоящего Кодекса
В соответствии с ПУЭ:
2.5.113. Прохождение ВЛ над зданиями и сооружениями, за исключением выполненных из несгораемых материалов производственных зданий и сооружений промышленных предприятий, запрещается.
Таблица 2.5.23. Наименьшее расстояние от проводов ВЛ до поверхности земли, зданий и сооружений на населенной местности
Условия работы ВЛ |
Участок, сооружение |
Наименьше расстояние, м, при напряжении ВЛ, кВ |
|||||
до 35 |
110 |
150 |
220 |
330 |
500 |
||
Нормальный режим |
До поверхности земли |
7 |
7 |
7.5 |
8 |
8 |
8 |
До зданий или сооружений |
3 |
4 |
4 |
5 |
6 |
- |
|
Обрыв провода в соседнем пролете |
До поверхности земли |
4,5 |
4,5 |
5 |
5,5 |
6 |
- |
Расстояния по вертикали от проводов ВЛ до производственного здания или сооружения, выполненного из несгораемых материалов, при наибольшей стреле провеса должны быть не менее приведенных в табл. 2.5.23.
Прохождение ВЛ 500 кВ над зданиями и сооружениями запрещается. В виде исключения допускается прохождение ВЛ 500 кВ над несгораемыми производственными зданиями электрических станций с расстоянием по вертикали от проводов до зданий не менее 7 м.
Металлические крыши, над которыми проходят ВЛ, должны быть заземлены. Сопротивление заземления крыш должно быть не более указанного в табл. 2.5.21.
Прохождение ВЛ по территориям стадионов и детских учреждений не допускается.
2.5.114. Расстояния по горизонтали от крайних проводов ВЛ до 220 кВ при наибольшем их отклонении до ближайших выступающих частей зданий и сооружений должны быть не менее: 2 м для ВЛ до 20 кВ, 4 м для ВЛ 35-110 кВ, 5 м для ВЛ 150 кВ и 6 м для ВЛ 220 кВ. Допускается уменьшение указанных расстояний при приближении ВЛ до 220 кВ к глухим стенам производственных зданий и сооружений, выполненных из несгораемых материалов. При этом любое расстояние между отклоненным проводом и зданием (сооружением) должно быть не менее приведенного в 2.5.113.
Расстояния по горизонтали от крайних проводов ВЛ 330 и 500 кВ до:
а) ближайших выступающих частей непроизводственных зданий и сооружений и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов должны быть не менее: 8 м для ВЛ 330 кВ и 10 м для ВЛ 500 кВ;
б) выступающих частей жилых и общественных зданий, производственных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов должны быть не менее: 20 м для ВЛ 330 кВ и 30 м для ВЛ 500 кВ.
Если при указанных расстояниях от ВЛ 35-220 кВ до зданий и сооружений, имеющих приемную радио- или телевизионную аппаратуру, не обеспечиваются требования ГОСТ 22012-82 "Радиопомехи индустриальные от линий электропередачи и электрических подстанций" и если соблюдение требований ГОСТ 22012-82 не может быть достигнуто специальными мерами (применение выносных антенн, изменение конструкции ВЛ и др.) или эти меры экономически нецелесообразны, расстояния от крайних проводов ВЛ при неотклоненном их положении до выступающих частей этих зданий и сооружений должны быть приняты в проекте не менее: 10 м для ВЛ 35 кВ, 50 м для ВЛ 110-220 кВ и 100 м для ВЛ 330 кВ и более.
Расчет уровня радиопомех должен выполняться с учетом 1.3.33 и 2.5.41.
Более полную информацию можно найти здесь
Вместо ВВГнг (по проекту) протянули ПУНП количество жил и сечение тоже, в штробе, розеточные группы и освешение однокомнотной квартиры. Нужно ли теперь все переделывать или ПУНП разрешен к применению? Нужно ли сдавать кому либо такие работы? (квартира новая)
ВВГнг и ПУНП абсолютно не эквивалентны. Одна из причин - "нг" - нераспространение горения в пучках (к ПУНП эти требования не предъявляются). Прокладка ПУНП при промышленном строительстве категорически запрещена. А в личных целях - возможна, но не желательна. На стенах многих квартир и зданий ПУНП всё ещё присутствует.
На общем собрании членов Ассоциации «Электрокабель», состоявшем 16-16 марта 2007г. (Протокол собрания №47) принято окончательное решение об аннулировании ТУ 16.К13-020-93 и прекращении выпуска и реализации указанных проводов.
В соответствии с поручением в Протоколе № 47 собрания членов Ассоциации «Электрокабель» ОАО «ВНИИКП» оформлено извещение К71.786-2007 об аннулировании ТУ 16.К13-020-93 без замены с введением в действие с 01.06.2007 г.
Материалы по теме:
- Сказать "НЕТ!" поставщикам опасной продукции
- О запрете применения проводов марок ПУНП, АПУНП, ПБНГ и др. по ТУ 16.К13-020-03 (Материал к ТЦ №17/2007)
- Извещение об аннулировании ТУ 16.К13-020-93
- Электро- и пожароопасные провода
- Универсальный и надежный вариант вместо опасного ПУНП
Номер пары | Цвет 1-ой жилы | Цвет 2-ой жилы |
1 2 3 4 5 | Белая | Голубая Оранжевая Зеленая Коричневая Серая |
6 7 8 9 10 | Красная | Голубая Оранжевая Зеленая Коричневая Серая |
Марка кабеля |
Максим. рабочая т-ра, 0 С |
Рабочее напряж., В |
Диапазон сечений жилы, мм 2 |
Шаг укладки жилы, мм |
Кол-во жил |
Максим. наружное размеры провода, мм |
ТУ, ГОСТ |
|
толщина |
ширина |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
ЛВ |
70 |
250 |
0,12-0,35 |
- |
4-30 |
1,3-1,45 |
4,6-39,6 |
TУ 16-505.956-76 |
ЛВКЭВ |
70 |
250 |
0,12-0,35 |
- |
4-20 |
2,65-3,05 |
9,7 - 56,0 |
ТУ 16-505.956-76 |
ЛФ, ЛФЭ |
200 |
100 |
0,03-0,35 |
- |
4-32 |
0,8-1,55 |
3,9 - 48 |
ТУ 16-505.652-74 |
ЛФС |
200 |
100 |
0,.08 – 0,20 |
- |
2;5;10;20;30 |
0,7 – 0,92 |
8,0 – 40,0 |
ТУ 16.705.158-80 |
ЛЛПС-50 |
85 |
50 |
0,02-0,03 |
1,25 |
5-40 |
0,145 |
9,4-53,4 |
ТУ 16-705.360-84 |
ЛППМ-50 |
85 |
100 |
0,03-0,12 |
1,25 |
5-40 |
0,145 |
9,4-53,4 |
ТУ 16-705.360-84 |
ЛЛПС-100 |
85 |
100 |
0,03-0,12 |
1,25 |
5-40 |
0,23-0,33 |
9,4-53,4 |
ТУ 16-705.360-84 |
ЛППМ-100 |
85 |
100 |
0,02-0,12 |
1,25 |
5-40 |
0,23-0,33 |
9,4-53,4 |
ТУ 16-705.360-84 |
ЛПФО |
200 |
100 |
0,08-0,35 |
- |
4-32 |
0,81-1,28 |
4,2-40,9 |
ТУ 16.К76-001-87 |
ЛПФП |
200 |
100 |
0,08-0,12 |
- |
4-24 |
1,43-1,63 |
6,7-40,0 |
ТУ 16.К76-001-87 |
ЛПФЭ |
200 |
100 |
0,12-0,35 |
- |
4-32 |
1,27-1,63 |
6,0-52,5 |
ТУ 16.К76-001-87 |
Марка кабеля |
Максим. рабочая т-ра, 0 С |
Рабочее напряж., В |
Диапазон сечений жилы, мм 2 |
Шаг укладки жилы, мм |
Кол-во жил |
Максим. наружное размеры провода, мм |
ТУ, ГОСТ |
|
толщина |
ширина |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
ЛЛПСВ-100 |
50 |
50 |
0,20-(10ж)* |
0,625 |
21 |
0,45 |
29,9 |
TУ 16-705.137-80 |
ЛЛПСВ-120 |
50 |
50 |
0,18-(21ж)* |
0,625 |
21;42 |
0,40 |
29,8 |
ТУ 16-705.137-80 |
ЛЛПСВ-150 . |
50 |
50 |
0,26-(21ж)* |
0,625 |
21;42 |
0,45 |
29,9; 55,5 |
TУ 16-705.137-80 |
ЛЛПСВб-150 |
50 |
50 |
0,12-(21ж)* |
0,625 |
21;42 |
0,25 |
16,62 |
ТУ 16-705.137-80 |
ЛМППМ-100 |
85 |
100 |
1-1,5 |
- |
2; 3 |
0,43-0,48 |
17,0-22,0 |
ТУ 16-705.360-84 |
Марка провода |
Волновое сопротивление, Ом |
Максим. рабочая т-ра 0 С |
Коэффициент затухания, дБ/м |
Число коаксиалов в кабеле |
Максимальные наружные размеры провода, мм |
ТУ, ГОСТ |
|
толщина |
ширина |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ЛВРК50-1,5 |
50 ±5 |
70 |
0,6(0,2 ГГц) |
2 - 10 |
2,5-2,7 |
5,4-27,0 |
ТУ 16.К76-045-90 |
ЛВРК75-1,5 |
75 ±6 |
70 |
0,6(0,2 ГГц) |
2 - 10 |
2,5-2,7 |
5,4-27,0 |
ТУ 16.К76-045-90 |
