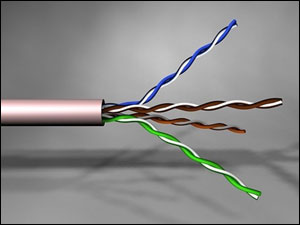

Кабель неэкранированный, UTP PowerCat 5e, LSZH, ПВХ, 4 пары
ОСНОВНЫЕ СВОЙСТВА
Горизонтальный кабель PowerCat 5e выполняет функции ключевого компонента одноименной кабельной системы компании Molex Premise Networks, которая предназначена для поддержки функционирования высокоскоростных сетевых приложений (например, Gigabit Ethernet 1000Base-T). Изделие содержит 4 неэкранированные пары, причем каждая из них скручена со своим уникальным шагом (так называемая “норвежская скрутка”). Кабель имеет небольшой внешний диаметр и высокую гибкость, что облег - чает его укладку в кабельных каналах. Поставка выполняется строительными длинами по 305м, которые упаковываются в картонные коробки. Кабель не поддерживает горения и отвечает требованиям к малодымным безгалогенным продуктам LSZH. Основным назначением изделия является реализация линейной части горизонтальной подсистемы.
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
| Диаметр проводника: | 0,51 мм (24 AWG) |
| Диаметр проводника с изоляцией: | <1,0 мм |
| Экран: | Нет |
| Количество пар: | 4 |
| Диаметр кабеля: | 5,5 мм |
| Предел температур: | |
| - Во время прокладки: | от 0°С до +50°С |
| - Во время работы: | от -20°С до +60°С |
| Минимальный радиус изгиба: | |
| - Во время прокладки: | 8 х диаметр кабеля |
| - Во время работы: | 4 х диаметр кабеля |
| Тип оболочки: | LSZH |
| Цвет оболочки кабеля: | фиолетовый |
| Цвета оболочки проводников: | |
| - Пара 1 | бело-синий/синий |
| - Пара 2 | бело-оранжевый/оранжевый |
| - Пара 3 | бело-зеленый/зеленый |
| - Пара 4 | бело-коричневый/коричневый |
| Разброс длины: | +/- 1% |
| Масса в коробке: | 11,5 кг. |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ:
| Сопротивление [Ом/км]: | 98 |
| Коэффициент NVP: | 69% |
ПАРАМЕТРЫ ПЕРЕДАЧИ
| Insertion Loss[1-250МГц] |  1.967  f + 0.023f + 0.050/f |
дБ |
| NEXT[1-250МГц] | 35,3-15log(f/100) |
дБ |
| PSNEXT[1-250МГц] | 32.3-15log(f/100) |
дБ |
| ELFEXT[1-250МГц] | 23.8-20log(f/100) |
дБ |
| PSELFEXT[1-250МГц] | 20.8-20log(f) |
дБ |
| RL[1.f<10МГц] | 20+5log(f) |
дБ |
| RL[10.f<20МГц] | 25 |
дБ |
| RL[20.f<250МГц] | 25-7log(f/20) |
дБ |
| Delay[1-250МГц] | 534+36/f |
нс |
| Delay Skew[1-250МГц] | 45 |
нс |
*-параметры для отрезка длиной 100 м
Информация предоставлена Компанией "ОСТЕК-КОМ"
