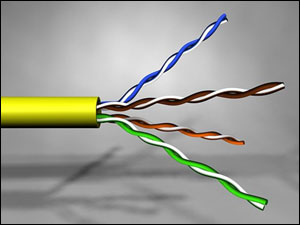

Кабель неэкранированный, UTP PowerCat 5е, ПВХ, 4 пары
ОСНОВНЫЕ СВОЙСТВА
Соответствие требованиям категории 5е (PowerSum NEXT). Кабель является основным элементом линейки продуктов PowerCat. Линейка спроектирована для использования в скоростных телекоммуникационных сетях (на пример GigaEthernet 1000Base-T).
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
| Диаметр проводника: | 0,51 мм (24 AWG) |
| Диаметр проводника с изоляцией: | <1,0 мм |
| Экран: | Нет |
| Количество пар: | 4 |
| Диаметр кабеля: | 5,5 мм |
| Предел температур: | |
| - Во время прокладки: | от 0°С до +50°С |
| - Во время работы: | от -20°С до +60°С |
| Минимальный радиус изгиба: | |
| - Во время прокладки: | 8 х диаметр кабеля |
| - Во время работы: | 4 х диаметр кабеля |
| Максимальное растягивающее усилие (Н/мм х Cu мин) | <50 |
| Тип оболочки: | FR-ПВХ (IEC 332.1) |
| Цвет оболочки кабеля: | желтый |
| Цвета оболочки проводников: | |
| - Пара 1 | бело-синий/синий |
| - Пара 2 | бело-оранжевый/оранжевый |
| - Пара 3 | бело-зеленый/зеленый |
| - Пара 4 | бело-коричневый/коричневый |
| Разброс длины: | +1% |
| Размеры упаковочной коробки: | 350 мм х 250 мм х 350 мм |
| Масса в коробке: | 11,5 кг. |
ПАРАМЕТРЫ ПЕРЕДАЧИ
| Insertion Loss[1-100МГц] |  1.967  f + 0.023f + 0.050/f |
дБ |
| NEXT[1-100МГц] | 35.3-15log(f/100) |
дБ |
| PSNEXT[1-100МГц] | 32.3-15log(f/100) |
дБ |
| ELFEXT[1-100МГц] | 23.8-20log(f/100) |
дБ |
| PSELFEXT[1-100МГц] | 20.8-20log(f) |
дБ |
| RL[1.f<10МГц] | 20+5log(f) |
дБ |
| RL[10.f<20МГц] | 25 |
дБ |
| RL[20.f<100МГц] | 25-7log(f/20) |
дБ |
| Delay[1-100МГц] | 534+36/f |
нс |
| Delay Skew[1-100МГц] | 45 |
нс |
*-параметры для отрезка длиной 100 м
Информация предоставлена Компанией "ОСТЕК-КОМ"
