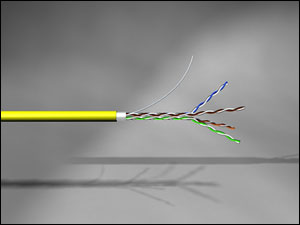

Кабель экранированный, FTP PowerCat 5e, 4 пары
ОСНОВНЫЕ СВОЙСТВА
Кабель является основным элементом новой линии продуктов PowerCat FTP предназначенной для скоростных телекоммуникационных сетей (на пример GigaEthernet 1000Base-T). Соответствие требованиям категории 5е. Соответствие EIA/TIA 568A и ISO/IEC 11801. 4 пары с общим экраном из алюминиевой фольги. Хорошая защита от электромагнитных помех. Небольшой диаметр, большая гибкость. Кабель не поддерживает горение. Поставляется в картонных коробках по 305 м.
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
| Диаметр проводника: | 0,51 мм (24 AWG) |
| Диаметр проводника с изоляцией: | <0,97 мм |
| Экран: | Алюминиевая фольга 0,5 мм |
| Количество пар: | 4 |
| Диаметр кабеля: | 6,2 мм |
| Предел температур: | |
| - Во время прокладки: | от 0°С до +50°С |
| - Во время работы: | от -20°С до +60°С |
| Минимальный радиус изгиба: | |
| - Во время прокладки: | 8 х диаметр кабеля |
| - Во время работы: | 4 х диаметр кабеля |
| Максимальное растягивающее усилие (Н/мм х Cu мин) | <50 |
| Цвет оболочки кабеля: | Желтый |
| Цвета оболочки проводников: | |
| - Пара 1 | бело-синий/синий |
| - Пара 2 | бело-оранжевый/оранжевый |
| - Пара 3 | бело-зеленый/зеленый |
| - Пара 4 | бело-коричневый/коричневый |
| Разброс длины: | +/- 1% |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ:
Для 20°С:
| Номинальный импеданс [Ом]: | 100 +/- 15 |
| Номинальная скорость распространения сигнала: | 69% |
| Сопротивление [Ом/км]: | 98 |
ПАРАМЕТРЫ ПЕРЕДАЧИ
| Insertion Loss[1-100МГц] |  1.967  f + 0.023f + 0.050/f |
дБ |
| NEXT[1-100МГц] | 35.3-15log(f/100) |
дБ |
| PSNEXT[1-100МГц] | 32.3-15log(f/100) |
дБ |
| ELFEXT[1-100МГц] | 23.8-20log(f/100) |
дБ |
| PSELFEXT[1-100МГц] | 20.8-20log(f) |
дБ |
| RL[1.f<10МГц] | 20+5log(f) |
дБ |
| RL[10.f<20МГц] | 25 |
дБ |
| RL[20.f<100МГц] | 25-7log(f/20) |
дБ |
| Delay[1-100МГц] | 534+36/f |
нс |
| Delay Skew[1-100МГц] | 45 |
нс |
| LCL[1-100МГц] | 30-10log(f/100) |
дБ |
*-параметры для отрезка длиной 100 м
Информация предоставлена Компанией "ОСТЕК-КОМ"
