Является одним из самых крупных и успешных производителей кабельного оборудования в Китае. Более чем 30-и летний опыт разработки и производства позволяет «Xinming» предлагать всю линейку оборудования для кабельной промышленности.
Обмоточные машины предназначены для изолирования жилы круглого или прямоугольного сечения путем обмотки ее изоляционными материалами.
Применяется для обмотки кабеля такими материалами как алюмофлекс, миколента, полиэтиленовая пленка ,слюда-лента?

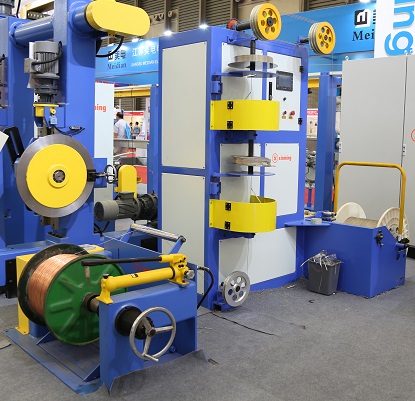

Данная машина вертикального типа применяется для наложения двойного слоя ленты. Находит широкое применение в обмотке огнестойкого кабеля слюдяными лентами.
| Модель | HD-40 | HD-40L | HD-50 | HD-50L |
| Принимающая катушка, мм | 400 | 500 | ||
| Внешний диаметр кабеля, мм | 25 | 55 | 25 | 55 |
| Обмоточная катушка, об/мин | 2500 | |||
| Резервный потенциал обмоточной катушки, мм | 600 | 800 | ||
| Приемная катушка, мм | 1250-1600 | 1600-2600 | 1250-1600 | 1600-2600 |
| Тяговое устройство гусеничного типа, кг | 300 | 500 | 300 | 500 |
| Мощность, кВт | 2.2 | 3.7 | ||
| Натяжение ленты, кг | 1.2 | |||
Предназначено для обмотки кабеля целлофановой лентой, алюмалентой и слюдяной лентой
| Диаметр используемой ленты(mm) | Ф400 | Ф500 |
| Возможная ширина(mm) | 15-50 | 20-80 |
| Кол-во оборотов(rpm) | 450 | 400 |
| Диаметр обматываемого кабеля(mm) | 60 | 80 |
Предназначено для обмотки кабеля целлофановой лентой, алюмалентой и слюдяной лентой
| Модель | HD-O630мм | HD-O800мм |
| Применение | Используется для обмотки медной жилы и кабеля лентой из огнеупорных материалов, алюминиевой фольги, бумаги и т.п. | |
| Обмотка с перекрытием | Регулируемый мотором(Регулируется под жилу больших и малых диаметров) | |
| Входящий диаметр | O0,6-15мм(мягкая структура)(жесткая структура до 10 мм2) | |
| Диаметр дисков | Внешний диаметр O250-300мм, диаметр внутреннуго отверстия O50мм | |
| Натяжение | Регулируемое | |
| Диаметр принимающей катушки, мм | Внешний диаметр O630мм х внешняя ширина 475мм х внутренняя ширина 400мм х входное отверстие O56мм | Внешний диаметр O800мм х внешняя ширина 600мм х внутренняя ширина 500мм х входное отверстие O80мм |
| Мощность двигателя | Трехфазный двигатель 380 В 1.5 кВт преобразование частоты, регулирование скорости | |
| Мотор тягового ролика, кВт | 0,75кВт Мотор-редуктор(Тайвань,Chengbang) | |
| Скорость обмотки, об/мин | 2500 | |
| Отдающая и приёмная катушки, мм | O400-630мм(размер по заказу клиента) | O800 |
| Приемное устройство, Нм | Моментный электродвигатель 10Нм | Моментный электродвигатель 20Нм |
