Плетельное оборудование (Оплёточное оборудование)

Компания «Xinming»

Спонсор раздела – Компания «Xinming»

Является одним из самых крупных и успешных производителей кабельного оборудования в Китае. Более чем 30-и летний опыт разработки и производства позволяет «Xinming» предлагать всю линейку оборудования для кабельной промышленности.

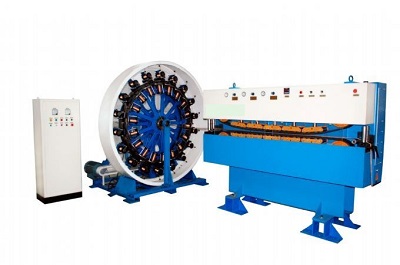

Оплёточная машина горизонтального типа ХМ36-55BW

Максимальный диаметр оплетаемого кабеля 80mm
Количество натращиваемых стренг 0.35mm(1-7),0.30mm(1-12),0.25mm(2-12)0.15mm(4-12),0.12mm(6-12)
Управление Преобразователь управляет оборотами основного двигателя от 15-55 об/мин
Максимальные обороты 55RPM,(the general speed is 45 RPM)
Регулирование шага оплетки 49mm-249mm,72-360mm,Шаг оплетки регулируется плавно
Основной двигатель 380V,7.5KW Двигатель для подъема и опускания барабанов отдатчика и приемника 380V,1.1KW
Двигатель приемного устройства Крутящий момент двигателя Тяговое устройство Гусеничная тяга
Максимальный размер барабана (диамет*ширина) 1600mm*1200mm Размер катушки 100mm*135mm(вес полной катушки 6 кг)
Диаметр посадочного барабана по согласованию с заказчиком
Комплектация линии Тростильное уст-во; Оплеточная машина ;Тяговое уст-во ;Приемное уст-во(Комплектацию возможно менять по требованию заказчика)
Материал для оплетки 1. Для оплетки могут быть использованы мягкая медная проволока, проволока Al-Mg сплава и проволока из нержавеющей стали. 2. Относительное удлинение должно быть не менее (10-17)% для мягких медных проволок и (3-5)% для Al-Mg сплава. 3. Нержавеющая сталь должна иметь относительное удлинение (38-45)% и прочность на растяжение (700-730) MПA.

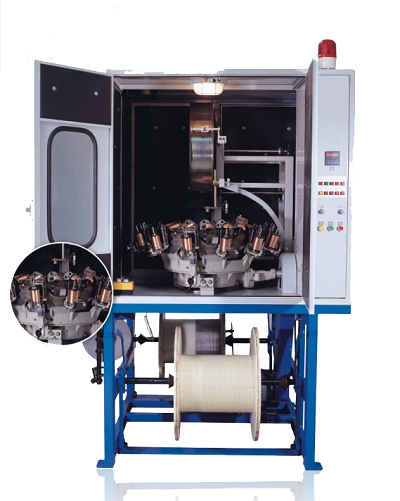

Оплёточная машина ХМ16-180QHDE

  • Компактная и оригинальная конструкция может быть практично использована на ограниченных площадях рабочего пространства.
  • Простота эксплуатации с низким потреблением энергии минимизирует затраты труда и электроэнергии.
  • длительный срок службы и высокая надежность
  • Универсальность и быстрота в работе.
  • Удобное расположение катушек на крутильной раме сокращает время для замены катушек, что значительно увеличивает производительность.
  • Улучшенные механические и электрические характеристики значительно повышают качество оплетки
  • Качественное натяжение оплеточных проволок обеспечивают ровное и гладкое плетение
  • Производит гибридную оплетку, состоящую из проволоки и нитей.
  • Специальный встроенный масляный лоток эффективно защищает смазочное масло от загрязняющих веществ во время работы машины
  • Герметичный защитный кожух, низкий уровень шума. Безопасен по шуму для персонала.
Максимальный диаметр оплетаемого кабеля 14мм
Количество натращиваемых стренг 0.25 мм(1-7),0.15 мм(1-13),0.12 мм(2-13)0.08 мм (3-13),0.05 мм(4-13)
Управление Преобразователь управляет оборотами основного двигателя от 15-55 об/мин
Максимальные обороты 180RPM
Регулирование шага оплетки Шаг оплетки может регулироваться ступенчато изменением передач в пределах от 5,35 мм до 63,5 мм.
Основной двигатель 380V,1.1 кВт; Шум < 86дб Двигатель для подъема и опускания барабанов отдатчика и приемника 380V,1.1KW
Двигатель приемного устройства Крутящий момент двигателя Вес машины 400 кг
Максимальный размер барабана (диамет*ширина) 630 мм*470 мм Размер катушки 66мм*82.5 мм
Диаметр посадочного барабана >38мм < 80мм
Стандартные характеристики: Новый тип электроники с легким обслуживанием; Регулятор шага оплетки; Электронный контроль обрыва проволоки; Регулятор натяжения для оплеточных прядей; Автоматическая подача масла; Автоматическая остановка при обрыве оплеточной проволоки; Сенсорная панель управления.
Материал для оплетки 1. Для оплетки могут быть использованы мягкая медная проволока, проволока Al-Mg сплава и проволока из нержавеющей стали. 2. Относительное удлинение должно быть не менее (10-17)% для мягких медных проволок и (3-5)% для Al-Mg сплава. 3. Нержавеющая сталь должна иметь относительное удлинение (38-45)% и прочность на растяжение (700-730) MПA.
